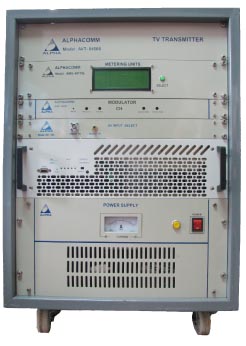

AVT-8450S-500W

CHẾ ĐỘ PHÁT ATV (PHÁT TƯƠNG TỰ)

Vào Video: - Mức tín hiệu vào

1Vpp±3dB/75 (không đối xứng)

Vào Audio: - Mức tín hiệu vào

0÷10dBm/600 (đối xứng)

Các thông số RF hình

Độ sai lệch tần số sóng mang hình

200Hz

Độ ổn định tần số

≤ 1.10-7/năm

Khoảng cách sóng mang hình đến sóng mang tiếng

6,5MHz

Méo khuếch đại vi sai

<5%

Méo pha vi sai

<5%

Méo phi tuyến tín hiệu chói

<5%

Tỷ số tín hiệu hình/ tạp nhiễu tổng hợp

>55dB

Dải thông tín hiệu hình

0÷6MHz

Độ lệch xung đỉnh vuông

<2%

Mức điều chế RF tín hiệu hình

87,5%±2%

Các thông số RF tiếng

Dải thông âm tần

30Hz÷15kHz

Độ di tần danh định

50kHz

Méo phi tuyến âm tần

<1%

Tỷ số tín hiệu/ tạp nhiễu âm tần

>50dB

CHẾ ĐỘ PHÁT DVB-T ( PHÁT SỐ)

Các đầu vào

Tín hiệu

ASI (2xASI in, BNC 75Ω)

Tốc độ dữ liệu

3 ÷ 40 Mbit/s

Tần số tham chiếu

10MHz; 0,1÷ 5Vpp

Xung tham chiếu

1pps, TTL, BNC

Điều chế

Độ dài gói tin truyền dẫn

204/188bytes

Phương thức

QPSK, 16QAM, hoặc 64QAM

IFFT

2k và 8k, lựa chọn 4k cho DVB-H

Chu kỳ ký tự

224ms (2k) hoặc 896ms (8k) hoặc 448ms (4k)

Khoảng bảo vệ

1/4, 1/8, 1/16 hoặc 1/32 của chu kỳ ký tự

Tốc độ mã hóa trong

1/ 2 ,2/3, 3/4, 5/6 or 7/8

Băng tần

470 ÷ 860MHz

Bước nhảy

1Hz

Độ trễ

Lớn nhất 1000ms,(>1000ms nếu có yêu cầu)

Đầu ra

RF exciter

SMA, 13dBm RMS

Đầu test RF exciter

-7dBm RMS SMA 50Ω

Chất lượng

MER

≥35dB ở đầu ra TX

Đáp tuyến tần số f0 ±3,805MHZ

<±0,5dB

Hài

≤-60dBc

THAM SỐ CHUNG

Công suất cực đại

8KW Analog, 2KW DVB-T (điều chỉnh được)

Công suất danh định

5KW Analog, 1.3KW DVB-T (điều chỉnh được)

Tiêu chuẩn phát hình

PAL D/K, OIRT ; DVB-T/h

Nguồn cấp

220/380VAC±15%, 3 pha, 4 dây
